PanelPilot 4.3″ com Interfaces Analógica, Digital, PWM & Serial

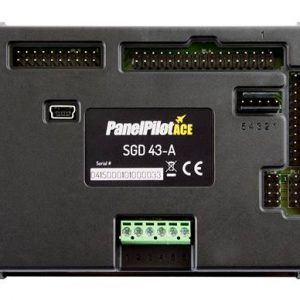

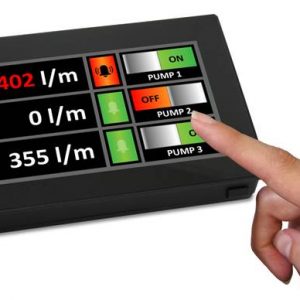

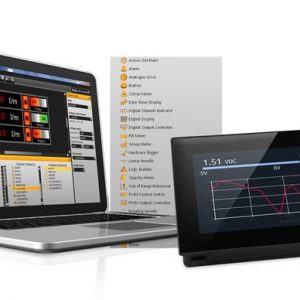

O SGD 43-A é um display capacitivo táctil de 4,3″ concebido para ser utilizado com o PanelPilotACE Design Studio, um pacote de software gratuito estilo drag-and-drop para um rápido desenvolvimento de interfaces avançadas de usuário e indicadores de painel. Este display off the shelf apresenta uma grande variedade de interfaces hardware, incluindo quatro entradas analógicas bipolares de 16 bits (até um máximo de ±40V d.c.), oito pontos de entrada/saída digital, duas saídas de alarme, quatro saídas PWM de 8 bits, Controle PID, registro de dados multicanal e gráficos de tendência, RS232 serial e acessórios disponíveis para comunicação RS485 e medição de temperature por termistor em quatro canais.
Kit de Desenvolvimento
O kit de desenvolvimento, SGD 43-A-DK+, é a melhor escolha se estiver começando a desenvolver na plataforma PanelPilotACE. Ele inclui tudo que precisa para começar: um SGD 43-A, uma placa de desenvolvimento e um cabo USB. A placa fornece chaves, mostradores, LEDs e conexões de terminais aparafusados para toda a funcionalidade de entrada e saída do SGD 43-A.
PanelPilotACE Universidade
O PanelPilotACE University tem uma infinidade de recursos para tornar sua experiência de programação o mais rápida e eficaz possível. Desde guias e perguntas frequentes até um número cada vez maior de ACE Templates pré-configurados e uma Biblioteca Gráfica e de Ícones.
Especificação
Mostrar: TFT de 4,3″ com 262k cores
Tela sensível ao toque: Tela sensível ao toque capacitiva
Resolução: 480 x 272px
Processador: Freescale i.MX283 (454MHz, 32bit, ARM 9)
Entradas Analógicas: Quatro de 16 bits a ±40V d.c.
Alimentação: 5 a 30V d.c. (300mA típico a 5V d.c.)
Dimensões Externas: 119,3 x 79,8 x 20,0mm
Aplicação
O SGD 43-A é adequado para uma grande variedade de aplicações. Estas incluem:
Processo
Automotivo
Automação e Controle
PLC / HMI / Aquisição de Dados
