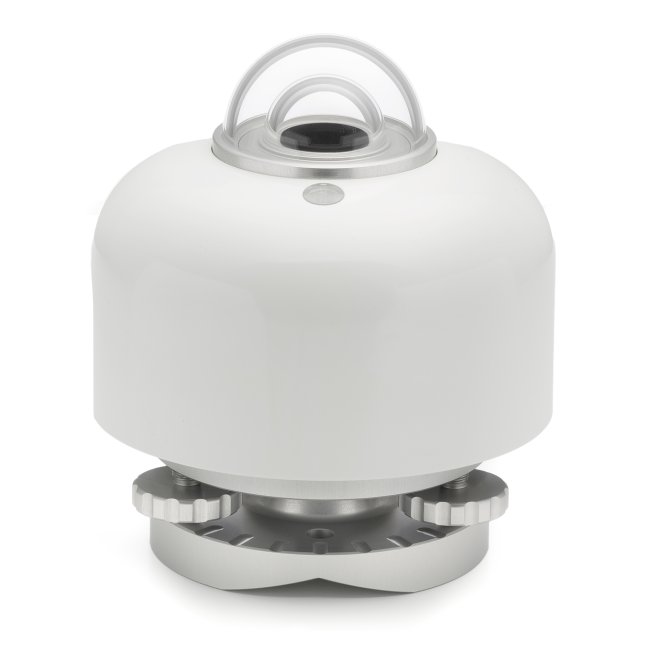

SR15-D2A2 Piranômetro digital de primeira classe com Modbus sobre TTL e saída de 4-20 mA

Precisão de medição aprimorada

A calibração do piranômetro SR15 foi aprimorada; seu método de calibração mais recente resulta em uma incerteza de sensibilidade de 1,8%, em comparação com incertezas típicas superiores a 2,8% para esta classe de piranômetros. O tempo de resposta do SR15 é < 10 s, uma melhoria significativa em relação aos sensores anteriores e aos concorrentes.

Uso como sensor de duração da insolação

A WMO aprovou o “método piranométrico” para calcular a duração da insolação a partir de medições do piranômetro no WMO-No. 8, Guia de Instrumentos Meteorológicos e Métodos de Observação. Isso significa que o SR15 pode ser usado, em combinação com o software apropriado, para estimar a duração da insolação. Isso é muito mais econômico do que usar um sensor dedicado para medir a duração da insolação.

Uso sugerido

• Monitoramento do desempenho do sistema fotovoltaico
• monitoramento geral dos recursos solares
• testes solares simulados em ambientes internos
• redes meteorológicas

Áreas de aplicação

Meteorologia/medição do fluxo de energia superficial

Energia solar/monitoramento do desempenho do sistema fotovoltaico

Especificações

Medida: radiação solar hemisférica

Classificação ISO 9060:2018: piranômetro espectralmente plano Classe B

Classificação ISO 9060:1990: piranômetro de primeira classe

Conformidade com IEC 61724-1:2021: Classe B

Aplicação

• Redes meteorológicas nacionais
• Monitoramento fotovoltaico em escala comercial e utilitária
• Monitoramento fotovoltaico em pequena escala
• Meteorologia/climatologia
• Outros

Aquecedor: não

Saída:

• Loop de corrente 4-20 mA
• Modbus TTL

Incerteza de calibração: < 1,8 % (k = 2)

Rastreabilidade da calibração: para WRR

Faixa espectral: 285 a 3000 x 10⁻⁹ m

Tempo de resposta: < 10 s

Desvio zero a: 5 W/m² sem ventilação

Faixa de temperatura nominal de operação: -40 a +80 °C

Resposta à temperatura: < ± 2 % (-10 a +40 °C)

Aquecedor: 1,5 W a 12 VCC

Comprimento padrão do cabo: 5 m

Nivelamento: nivelamento opcional com mola, com ou sem suporte para tubo

Saída: :

Protocolo de comunicação: Modbus

Interface de hardware: TTL

Modo de transmissão: RTU

Saída: irradiação em W/m² e temperatura do corpo do instrumento em °C

Aquecedor integrado: não incluído

Saída analógica: loop de corrente 4-20 mA

Códigos de encomenda da versão: SR15-D2A2, SR15-D2A2-LM01, SR15-D2A2-TLM01

Opções

• Nivelamento com mola; prático para fácil montagem, nivelamento e troca do instrumento em superfícies planas (LM01)
• Suporte de nivelamento para tubo com conjunto de parafusos (TLM01)
• Suporte PMF01 para instalações inclinadas
• Cabo mais longo; 10 e 20 metros de comprimento
• Cabo de extensão de 20 metros com 2 conectores
