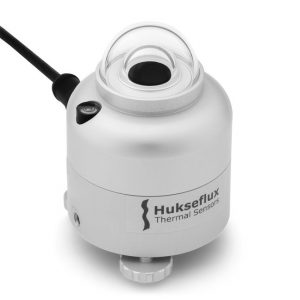

SR100-D1 Piranômetro industrial classe B

O SR100-D1 pode parecer com seu antecessor, mas em muitos aspectos é um instrumento completamente novo. Partimos das capacidades de medição do modelo anterior de piranômetro SR15-D1 e adaptamos o piranômetro SR100-D1 às suas aplicações mais comuns em sistemas de monitoramento de desempenho de sistemas fotovoltaicos e estações meteorológicas.

O SR100-D1 está em conformidade com os requisitos industriais de imunidade, emissão, elétricos, ambientais e de segurança para uso em ambientes externos e industriais, melhorando significativamente a confiabilidade da medição. A facilidade de operação é ainda mais aprimorada por meio de funcionalidades e diagnósticos estendidos.

Monitoramento do desempenho do sistema fotovoltaico: em conformidade com a norma IEC 61724-1 Classe B

O SR100-D1 está em conformidade com os requisitos da IEC para monitoramento do desempenho do sistema fotovoltaico “Classe B”. Se você precisa de um piranômetro que esteja em conformidade com todos os locais e condições climáticas, considere o piranômetro SR300-D1.

Imunidade a altas tensões e correntes – picos

O SR100-D1 é testado e classificado para ambientes industriais de acordo com as normas IEC 61326-1 e IEC 61000-6-2. Ao projetar um sistema de medição, os usuários de piranômetros podem atingir vários níveis de imunidade.

Com o dispositivo opcional de proteção contra surtos SPD01, essa imunidade pode ser aumentada para 4 kV. É possível proteger até 3 piranômetros com um único SPD01. Em vez disso, pode-se usar um SPD de terceiros com especificações semelhantes.

Para atingir o nível de imunidade necessário para uma determinada instalação, alguns componentes gerais do sistema devem ser incluídos, tais como:

• sistema de proteção contra raios

• rede de aterramento e ligação à terra

• proteção contra surtos externa, além da proteção nativa do sensor integrado

Isolamento RS-485

A interface RS-485 dos piranômetros industriais é isolada galvanicamente dos componentes eletrônicos internos, bem como do corpo do instrumento. Ambas as barreiras de isolamento são classificadas para 1,5 kV. Isso contribui para uma operação confiável, flexibilidade no projeto do sistema e custos de integração reduzidos para todos os piranômetros industriais.

Segurança elétrica no local de trabalho

Uma usina de energia fotovoltaica é um ambiente de trabalho potencialmente perigoso. Para cumprir as normas de segurança, o SR100-D1 possui um terminal de aterramento dedicado para conexão à terra de proteção. Quando o piranômetro está isolado da plataforma de montagem, ele ainda deve ser aterrado corretamente por meio deste terminal. O SR100-D1 permite que os projetistas de sistemas cumpram as normas de segurança. Estas são frequentemente baseadas em normas de segurança elétrica da UE e dos EUA, tais como:

• EN-50110 Operação de instalações elétricas

• NFPA 70 Código Elétrico Nacional (NEC)
