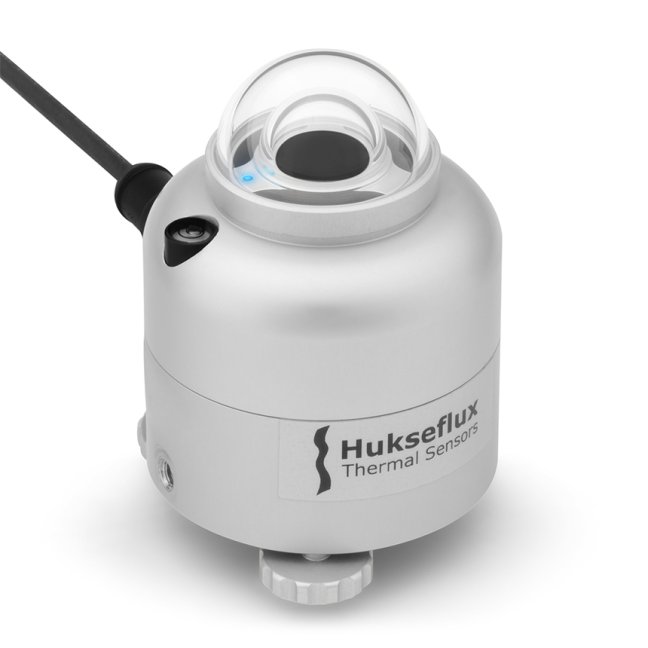

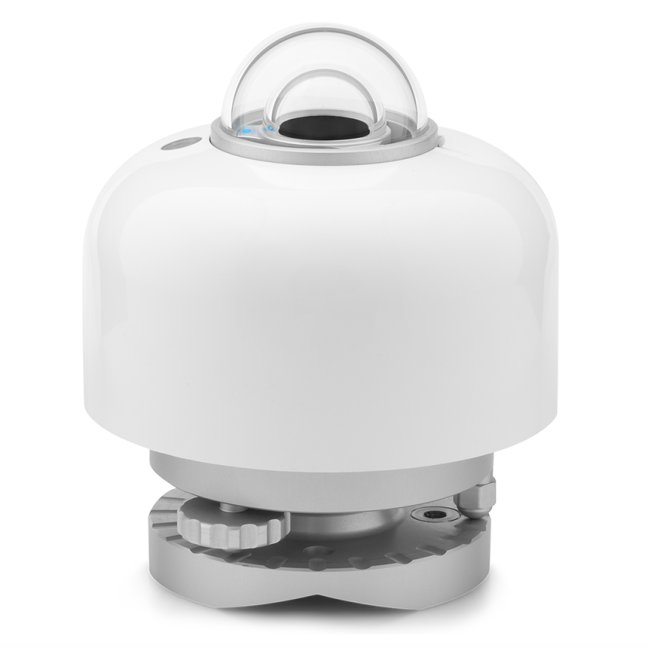

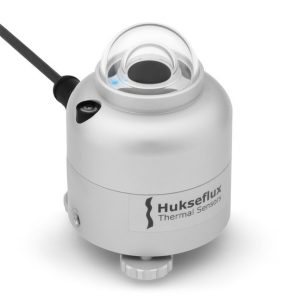

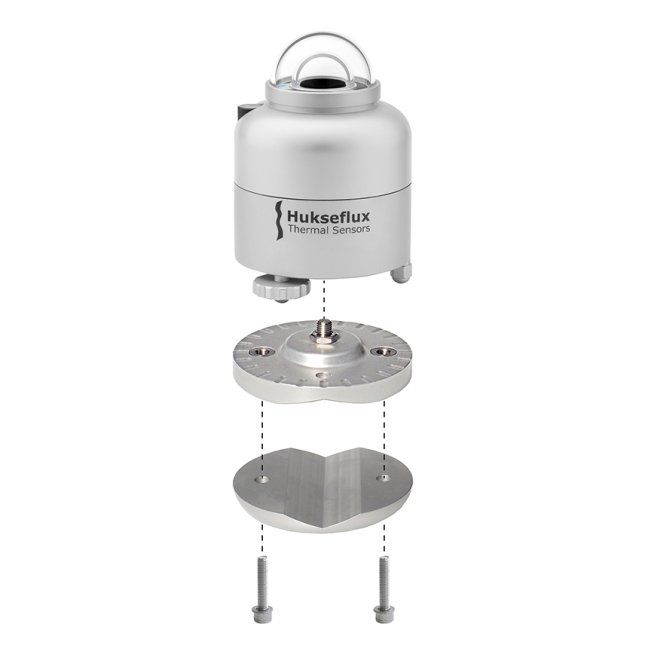

SR300-D1 Piranômetro industrial Classe A com aquecimento e sensor de inclinação

O piranômetro SR300-D1 totalmente digital e aquecido foi projetado para medir a radiação solar com a máxima confiabilidade e precisão de medição. O SR300-D1 é o sucessor do nosso piranômetro SR30-M2-D1, reconhecido mundialmente como o instrumento ideal para uso no monitoramento do desempenho de sistemas fotovoltaicos.

O SR300-D1 continua a oferecer a precisão de medição do SR30. Ele pode parecer semelhante, mas, em muitos aspectos, o SR300-D1 é um instrumento completamente novo, feito sob medida para uso em sistemas de monitoramento fotovoltaico.

O SR300-D1 está em conformidade com os requisitos industriais de imunidade, emissão, elétricos, ambientais e de segurança para uso em ambientes industriais externos, melhorando significativamente a confiabilidade da medição.

A facilidade de operação é ainda mais aprimorada por meio de funcionalidades e diagnósticos estendidos.

Monitoramento do desempenho do sistema fotovoltaico: em conformidade com a norma IEC 61724-1 Classe A

O SR300-D1 está em conformidade com os requisitos da IEC para monitoramento do desempenho de sistemas fotovoltaicos “Classe A”, sem a necessidade de acessórios adicionais. Inclui:

• aquecimento integrado para mitigação de orvalho e geada
• calibração do piranômetro acreditada dentro do limite de incerteza exigido
• sensor de inclinação calibrado com precisão de ± 1 °, conforme exigido para detecção de falhas do rastreador de eixo único e medição da inclinação do piranômetro

Imunidade a altas tensões e correntes – picos

O SR300-D1 é testado e classificado para ambientes industriais de acordo com as normas IEC 61326-1 e IEC 61000-6-2. Ao projetar um sistema de medição, os usuários do SR300-D1 podem atingir vários níveis de imunidade.

Com o dispositivo opcional de proteção contra surtos SPD01, essa imunidade pode ser aumentada para 4 kV. Até 3 piranômetros podem ser protegidos com um único SPD01. Em vez disso, pode ser utilizado um SPD de terceiros com especificações semelhantes.

Para atingir o nível de imunidade necessário para uma determinada instalação, alguns componentes gerais do sistema devem ser incluídos, tais como:

• sistema de proteção contra raios

• rede de aterramento e ligação à terra

• proteção contra surtos externa, além da proteção nativa do sensor integrado

Isolamento RS-485

A interface RS-485 dos piranômetros industriais é isolada galvanicamente dos componentes eletrônicos internos e do corpo do instrumento. Ambas as barreiras de isolamento são classificadas para 1,5 kV. Isso contribui para uma operação confiável, flexibilidade no projeto do sistema e custos de integração reduzidos para todos os piranômetros industriais.

Segurança elétrica no local de trabalho

Uma usina de energia fotovoltaica é um ambiente de trabalho potencialmente perigoso. Para cumprir as normas de segurança, o SR300-D1 possui um terminal de aterramento dedicado para conexão à terra de proteção. Quando o piranômetro está isolado da plataforma de montagem, ele ainda deve ser aterrado corretamente através deste terminal. O SR300-D1 permite que os projetistas de sistemas cumpram as normas de segurança. Estas são frequentemente baseadas em normas de segurança elétrica da UE e dos EUA, tais como:

• EN-50110 Operação de instalações elétricas

• NFPA 70 Código Elétrico Nacional (NEC)

Medição do ângulo de inclinação

Para sistemas fotovoltaicos com rastreadores de eixo único, os sistemas IEC 61724-1:2021 Classe A também exigem uma medição do ângulo de inclinação. O sensor utilizado para isso é um acelerômetro. Cada acelerômetro SR300-D1 é calibrado individualmente e compensado em temperatura de -30 a +50 °C, resultando em uma medição de alta precisão em conformidade com a precisão exigida de ± 1 °. Os componentes de aceleração x, y e z podem ser lidos separadamente para fornecer informações adicionais sobre a orientação do instrumento.

Aquecido para alta disponibilidade de dados, operação em 3 modos de energia

O

SR300-D1 inclui um aquecedor. O aquecimento reduz o orvalho e a geada, levando a uma alta disponibilidade de dados.

O SR300-D1 pode ser operado em 3 modos de energia. O desempenho geral nos 3 modos está em conformidade com os critérios de classificação ISO 9060 Classe A. Isso permite que os usuários economizem energia e continuem a medição, mesmo quando a energia operacional do sistema é limitada.

• normal, < 3 W aquecido/ventilado para mitigação ideal de orvalho e geada

• médio, < 1 W não aquecido/ventilado para medição de alta precisão, quando orvalho e geada não são um problema

• baixo, < 0,5 W não aquecido/não ventilado para economizar energia

O aquecimento combate a deposição de geada e orvalho. Na imagem à direita, você vê uma diferença clara entre um piranômetro aquecido e um não aquecido.

Diagnóstico remoto

Além da irradiância solar, o SR300-D1 emite vários alertas e medições para uso remoto, sendo os mais importantes:

• alerta: vazamento do instrumento

• alerta: mudança de inclinação e rotação

• alerta: mau funcionamento do aquecimento

• umidade interna

• pressão interna

• inclinação e rotação do instrumento

O diagnóstico remoto reduz a necessidade de inspeções de campo (não) programadas.

Diagnóstico no local: LED de status

O LED de status fornece feedback visual a um operador local. No local, os usuários têm informações imediatas sobre a alimentação do instrumento e o tráfego de dados. Isso é especialmente útil durante a instalação e as inspeções de campo.
